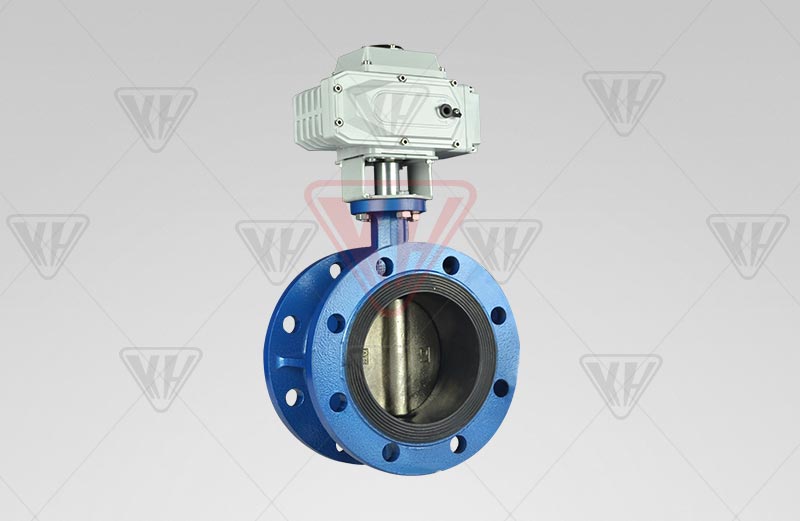

电动法兰式软密封蝶阀
2019528947643
产品型号：：D941X
公称通径：：DN50～1000mm
公称压力：：PN0.6~4.0MPa
适用介质：：水、、、蒸气、、、油品、、、酸类侵蚀性等
阀体材质：：铸钢、、、304
驱动方式：：电动，，，气动、、、手动
设计标准：：GB/T12238-1989
法兰毗连尺寸：：GB/T9113.1-2000；；；GB/T9113.2-2000 GB/T9115.1-2000；；；GB/T9115.2-2000
结构长度：：GB/T12221-1989
压力试验：：GB/T13927-1992；；；JB/T9092-1999
产品详情

      D941X系列电动法兰式软密封蝶阀产品由橡胶密封蝶阀和碳钢或不锈钢阀板、、、阀杆组成。适用于温度≤120℃如轻纺、、、造纸、、、食物、、、医药、、、化工、、、石油、、、电力、、、等给排水、、、气体管道上作调理流量和截流介质的作用。


产品特点
 1、、、功效强劲:智能型、、、调理型、、、开关式。
 2、、、体积小巧：：体积仅相当于同类产品的35%左右。
 3、、、使用利便：：接纳单相电源，，，接线简朴；；；接纳独创的球型凸出结构，，，使视察更利便；；；免加油免点检、、、防水防锈、、、恣意角度装置。
 4、、、�；；；ぷ爸糜兴叵尬弧�、、过热�；；；ぁ�、、过载�；；；�。全行程时间15秒、、、30秒、、、45秒、、、60秒。及带手动功效


手艺参数
公称通径 DN（mm） 50～1000
公称压力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
试验压力 强度试验 0.9 1.5 2.4 3.75 6.0
密封试验 0.66 1.1 1.76 2.75 4.4
气密封试验 0.6 0.6 0.6 0.6 0.6
适用介质 水、、、蒸气、、、油品、、、酸类侵蚀性等。


主要形状尺寸及重量（PN1.0/1.6MPa）

DN
(mm) 		A B C D D1 D2 D3 D4 D5 L L1 L2 n-d a f n-d1 重量
WT
（kg）
50 83 130 20 52.9 125 165 99 57.15 65 108 111 32 4-19 90° 3 4-7 7.6
65 93 145 20 64.5 145 185 118 57.15 65 112 115 32 4-19 90° 3 4-7 9.7
80 100 155 22 78.8 160 20 132 69.85 65 114 117 32 8-19 45° 3 4-7 10.6
100 114 170 24 104 180 220 156 69.85 90 127 130 32 8-19 45° 3 4-10 13.8
125 125 190 26 123.3 210 250 184 69.85 90 140 143 32 8-19 45° 3 4-10 18.2
150 143 205 26 155.6 240 285 211 88.9 90 140 143 32 8-23 45° 3 4-10 21.7
200 170 235 26 202.5 295 340 266 88.9 125 152 155 45 8-23
12-23 		45°/30° 3 4-14 31.8
250 198 280 28 250.5 350/355 395/405 319 107.95 125 165 168 45 12-23
12-28 		30° 3 4-14 44.7
300 223 310 28 301.5 400/410 445/460 370 107.95 150 178 182 45 12-23
12-28 		30° 4 4-14 57.9
350 279 340 30 333.3 460/470 505/520 429 158.75 150 190 194 45 16-23
16-28 		22.5° 4 4-14 81.6
400 300 375 32 389.6 515/525 565/580 480 158.75 175 216 221 51.2/72 16-28
16-31 		22.5° 4 4-20.6 106
450 345 430 32 440.5 565/585 615/640 530 158.75 175 222 227 51.2/72 20-28
20-31 		18° 4 4-20.6 147
500 355 500 34 491.6 620/650 670/715 582 215.9 210 229 234 52.75/77.5 20-26
20-34 		18° 4 4-20.6 165
600 410 560 36 592.5 725/770 780/840 682 254 210 267 272 70.2/82 20-31
20-37 		18° 5 4-22 235
700 478 620 40 695 840 895/910 794 254 300 292 299 66/82 24-31
24-37 		15° 5 8-18 338
800 529 620 44 794.7 950 1015/1025 901 254 300 318 325 66/82 24-34
24-40 		15° 5 8-18 475
900 584 665 46 864.7 1050 1115/1125 1001 254 350 330 338 118 28-34
28-40 		12.9° 5 8-22 595
1000 657 735 50 965 1160/1170 1230/1255 1112 254 350 410 417 141 28-37
28-43 		12.9° 5 8-22 794
